平面磨床的工作原理是通過磨頭對工件表面進行磨削，以消除表面上的毛刺、凹凸和其他不平整問題，從而得到平整、光滑的表面。平面磨床采用了磨粒與工件表面之間的相對運動，使磨粒對工件進行磨削。通過工作臺的運動，可實現工件在水平和垂直方向上的移動，從而實現對工件表面的加工。

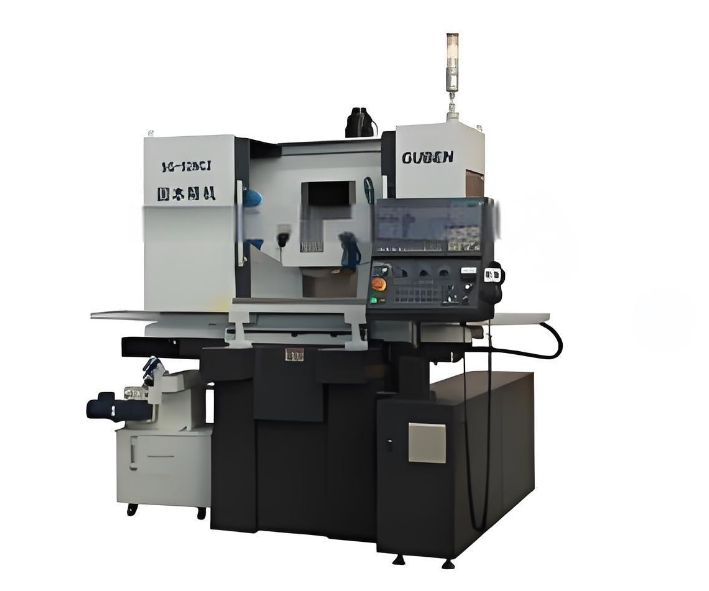

數控精密平面磨床
結構組成
1.床身:平面磨床的床身是其整體的支撐結構，承載著各個組成部分的重量，并提供穩定的平衡環境。床身通常由鑄鐵或鋼材制成，具有高強度和良好的剛性。床身上還安裝有傳動裝置和控制系統。
2.工作臺:工作臺是平面磨床上承載工件的平臺，可以水平和垂直方向上進行調整。工作臺通常由鑄鐵制成，表面經過特殊處理，使其具有較高的硬度和光潔度。
3.磨頭:磨頭是平面磨床的核心部件，用于實現對工件表面的磨削。磨頭通常由電動機驅動，帶動磨盤進行旋轉運動。磨盤上安裝有磨粒，通過磨粒與工件表面的摩擦，實現對工件表面的磨削。
4.傳動裝置:傳動裝置是平面磨床上的重要部件，主要用于驅動工作臺和磨頭的運動。傳動裝置通常由電機、皮帶、齒輪等組成，能夠提供穩定的動力，保證磨削過程的準確性和效率。

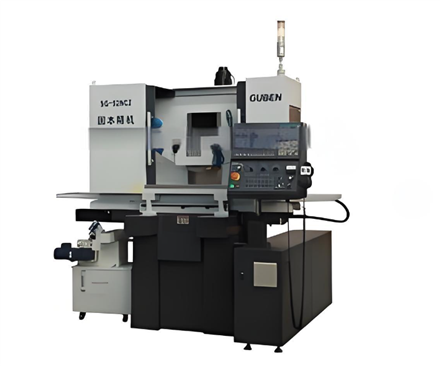

數控精密平面磨床
應用領域：
1、精密機械制造：在精密機械零件的制造過程中，如精密齒輪、凸輪、導軌、精密模具等高精度零件的平面、斜面和復雜形狀的精加工，確保零件的尺寸精度和表面光潔度。
2、汽車與交通運輸：用于汽車、拖拉機等交通工具的發動機零部件、剎車系統零件、傳動系統零件的精密磨削，提高零件的耐磨性和配合精度。
3、航空航天：航天航空領域?qū)Σ牧虾筒考木纫?，?shù)控精密平面磨床能夠滿足航空發動機葉片、渦輪盤等關鍵部件的精密磨削需求。
4、電子與電器：在電子元件如集成電路引線框架、精密接插件、半導體封裝基座等的加工中，保證微細槽、平面的高精度和高光潔度。
5、光學儀器：光學鏡頭、棱鏡、反射鏡等光學元件的平面和曲面磨削，需要表面質量和嚴格的尺寸公差控制，數控精密平面磨床是理想選擇。
6、醫療器械：如手術器械、人工關節、植入物等醫療器械的精密加工，要求材料的生物相容性和加工的絕對精確，數控平面磨床可以滿足這類特殊材料的加工要求。
7、鐘表與精密儀器：手表機芯、精密儀器中的微小零件，如齒輪、軸類、擺輪等，對加工精度有極其嚴格的要求，數控平面磨床能夠提供必要的加工精度。
8、能源行業：風力發電、核電站中使用的精密零部件，如葉片、密封圈、發電機轉子等，都需要數控精密平面磨床進行高精度加工。
數控精密平面磨床標配磨削程式：
半自動平磨、自動平磨、自動修整等對話式參數輸入畫面。
下拉式上下進刀量，方便點選，加工中可隨時修改。
前后進刀方式：左邊、右邊、二邊、Z型，可選擇。
前后行程可示教方式單觸輸入。
數控精密平面磨床主要規格參數
|
項 目
|
單位
|
SG-52NC2
| |||
|
工作臺面工作尺寸(長×寬)
|
mm
|
500×200
| |||
|
工作臺zui大移動量（左右×前后)
|
mm
|
580×220
| |||
|
工作臺面至主軸中心zui大距離
|
mm
|
470
| |||
|
電磁吸盤
|
mm
|
500×200
| |||
|
工作臺zui大承重(含吸盤)
|
kg
|
210
| |||
|
工作臺
(左右)
|
T型槽尺寸×槽數
|
mm×n
|
14×1
| ||
|
工作臺驅動方式
|
|
液壓比例自動
| |||
|
工作臺速度
|
m/min
|
3-25（OP:0.5-25)
| |||
|
鞍座
(前后)
|
MPG進給量
|
手輪每刻度
|
mm
|
0.0005/0.005/0.05
| |
|
手輪每轉
|
mm
|
0.05/0.5/5
| |||
|
自動進給
|
寸進進給量
|
mm
|
0.1-15
| ||
|
連續進給速度
|
mm/min
|
0-1200
| |||
|
前后快進速度
|
mm/min
|
0-1200（10段）
| |||
|
磨頭
(上下)
|
砂輪尺寸
|
mm
|
Φ255×φ50.8×25
| ||
|
主軸直徑
|
mm
|
Φ100
| |||
|
主軸轉數
|
r.p.m
|
500-3500（OP:500-4500）
| |||
|
MPG進給量
|
手輪每刻度
|
mm
|
0.0001/0.001/0.01
| ||
|
手輪每轉
|
mm
|
0.01/0.1/1.0
| |||
|
自動進給
|
粗加工進給量
|
mm
|
0.001-0.04
| ||
|
精加工進給量
|
mm
|
0.0001-0.006
| |||
|
去火花光磨次數
|
次
|
0-10
| |||
|
上下快進速度
|
mm/min
|
0-1200（10段）
| |||
|
電機
|
主軸電機
|
KW
|
3.7
| ||
|
前后伺服電機(AC servo)
|
KW/NM
|
0.75/5.39
| |||
|
上下伺服電機(AC servo)
|
KW/NM
|
0.85/2.39
| |||
|
油壓電機
|
KW
|
1.5
| |||
|
沖水電機
|
W
|
90
| |||
|
運輸包裝尺寸（長×寬×高）
|
mm
|
2700×1950×2400
| |||
|
工作占地空間（長×寬×高）
|
mm
|
2700×2200×2200
| |||
|
機床凈重/毛重（約）
|
kg
|
2150/2350
| |||
|
電源所需功率（不含附件）
|
KVA
|
9
| |||
|
工作精度
| |||||
|
加工面對其基面平行度：300：0.002mm
|
表面粗糙度：Ra0.08
| ||||
